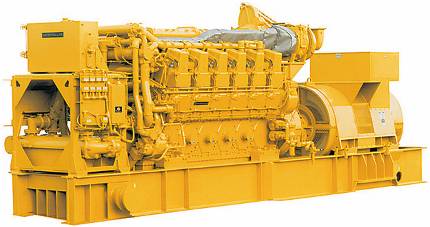

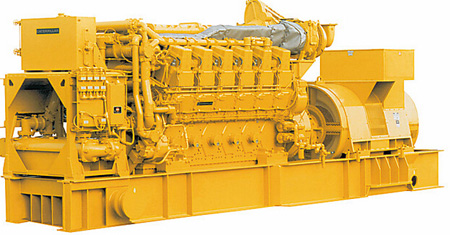

卡特彼勒柴油發電機組3616 (MEDIUM SPEED)

格

概述

卡特發電機組技術規格

最小額定值	3660 ekW（4725 kVA）
最大額定值	5320 ekW（7150 kVA）
頻率	50 Hz 或 60 Hz
速度	720、750、900 和 1000 RPM

發電機組配置

排放/燃油策略

低油耗

發動機技術規格

發動機型號	3616 V-16，四沖程水冷柴油發動機
缸徑	280 mm（11"）
排量	18.5 L（1127 in3）
總排量	296 L（18032 in3）
沖程	300 mm（11.8"）
壓縮比	13:1
進氣方式	TA
調速器類型	發電機組監控系統（GMS）
燃油系統	單體直噴

選裝設備

3616 (MEDIUM SPEED) 標準設備

進氣系統

后冷器，淡水，帶耐腐蝕涂層（空氣側）

卡特彼勒進氣口關閉

空氣濾清器

卡特彼勒安裝在頂部的曲軸箱通氣裝置

由發動機機油潤滑的水冷式渦輪增壓器

冷卻系統

發動機冷卻液排水口

前置式渦輪增壓器

三管式機油冷卻器

水溫調節器

水套水自動調溫器

排氣系統

457 mm（18"）Cat 螺栓型號

干式氣密排氣歧管

包括適配器、伸縮排氣接頭

燃油系統

單路或雙路

發電機系統

按照代理商填寫的發電機數據表定制發電機

調速器系統

UG 執行器

潤滑系統

帶一個切斷閥的離心機油濾清器

卡特彼勒安裝在缸體檢修蓋上的維修側發動機

濕式油槽。 包括發動機驅動的主潤滑泵和機油泵、油管和油底殼

機油加注口和油尺

機油壓力調節閥

曲軸箱防爆安全閥

卡特彼勒安裝系統

扭轉振動減振器

發動機和發電機卡特彼勒安裝

卡特彼勒起動/充電系統

葉片型空氣起動器

兩個馬達，卡特彼勒安裝在左側后部的發動機上

空氣消音器

用于單點定制連接的管路組件

通用：

Caterpillar 黃色噴漆

齒輪驅動泵：燃油、機油、水套水、后冷器/機油冷卻器水

3616 (MEDIUM SPEED) 選裝設備

進氣系統

煙灰過濾器

空氣濾清器百葉窗組件

垂直支架

重負荷空氣濾清器

進氣適配器

增壓控制閥

冷卻系統

單個回路熱交換器

加熱輔助裝置

冷卻系統輔助裝置

輔助水泵

膨脹箱

排氣系統

伸縮排氣接頭

焊接法蘭和相關硬件

燃油系統

燃油注油泵

雙燃油粗濾濾網

燃油系統連接

發電機系統

3 相，6 線，WYE

F 級絕緣

母線連接

繞組溫度探測器

防凝空間加熱器

調速器系統

電子/執行器

數字編程器

備用蓄電池/電源

230 UA

723 Plus

EGB 執行器

潤滑系統

油底殼排放閥

潤滑 ANSI 適配器（緊急接頭）

卡特彼勒安裝系統

隔離器

彈簧式隔振器

垂直限制

非垂直限制

卡特彼勒起動/充電系統

減壓閥

壓縮空氣軟管

渦輪式空氣起動器

冗余空氣起動器

通用：

定制油漆顏色
