一般約翰迪爾柴油機氣缸套厚度是多小如果凹坑或侵蝕深度小于多小可重復使用

重要事項：如果襯套發生點蝕，檢查冷卻液的狀況。

1.檢查襯里的外部長度是否存在點蝕（A）。檢查填料步驟是否有腐蝕（B）。如果出現點蝕或侵蝕

觀察，用細鋼絲或針測量凹坑深度。如果出現以下情況，更換活塞和襯套：

•任何凹坑的深度為襯里厚度（C）的一半或更多。

•侵蝕深度為填料步驟（D）的一半或更多。

規格氣缸套厚度：6.05-6.15毫米（0.238-0.242英寸）

填料臺階尺寸：1.45-1.55毫米（0.057-0.061英寸）

注：如果凹坑或侵蝕深度小于規定量的一半，襯里可重復使用。安裝可重復使用的襯墊時，旋轉90 從原始位置。襯里也應進行除釉，并且活塞中安裝了新的環組。檢查氣缸套A型襯里點蝕、B型襯里侵蝕、C型襯里厚度、D型填料步驟續下一頁RG，RG347101123–19–23 Oct97–1/2

2.目視檢查缸套內徑。如果出現以下情況，則更換活塞和缸套：

•頂環回轉區域下方的十字線珩磨圖案不可見。

•襯里有點蝕或包含可由指甲檢測到的深度垂直劃痕。

3.仔細檢查襯套是否有疲勞跡象，如法蘭區域（A）中的細裂紋和環行程區域（B）中的裂紋。

注：檢查O形密封圈填料區域的密封塊是否有裂紋或腐蝕。請參閱本組后面的檢查和清潔缸體。

A法蘭區域B環行程區域氣缸套制造日期代碼說明

每個襯里上都會顯示一個四位制造日期代碼。例如，HJ94表示襯套具有硬化孔，并于1994年10月制造。

HJ94

H……襯里材料類型

J…….制造月襯板

94……年襯里制造

襯里材料規格：

H………硬化襯里孔

Visually Inspect Cylinder Liners

IMPORTANT: If liner pitting has occurred, check condition of coolant.

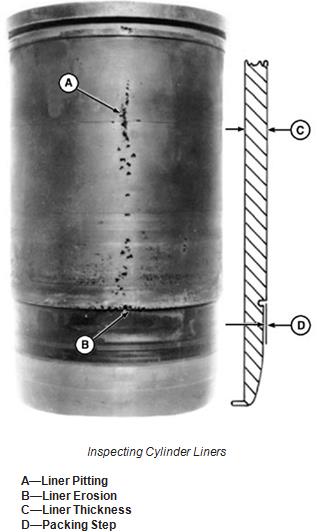

1. Inspect exterior length of liner for pitting (A). Check packing step for erosion (B). If pitting or erosion  is

observed, measure depth of pits with a fine wire or needle. Replace piston and liner if:

•       Depth of any pit is one-half or more of liner thickness (C).

•       Depth of erosion is one-half or more of the packing step (D).

Specification

Cylinder Liner—Thickness...................  6.05—6.15 mm (0.238—0.242 in.)

Packing Step Dimension .....................  1.45—1.55 mm (0.057—0.061 in.)

NOTE: Liners are reusable if the depth of pits or erosion is less than one-half the amount specified. When installing reusable liners, rotate 90 from original position. The liners should be also deglazed and

new ring sets installed in pistons.   Inspecting Cylinder Liners

A—Liner Pitting B—Liner Erosion C—Liner Thickness D—Packing Step

Continued on next page  RG,RG34710,1123   –19–23OCT97–1/2

2.      Visually examine liner I.D. Replace piston and liner  if:

•       The crosshatch honing pattern is not visible immediately below the top ring turn-around area.

•       Liners are pitted or contain deep vertical scratches that can be detected by the fingernail.

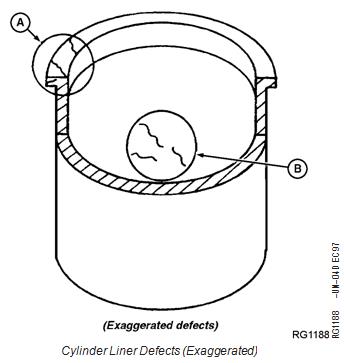

3.  Carefully examine liner for signs of fatigue, such as  fine cracks in the flange area (A) and cracks in the ring travel area (B).

NOTE: Inspect block for cracks or erosion in the O-ring packing areas. See INSPECT AND CLEAN CYLINDER BLOCK later in this group.

A—Flange Area B—Ring Travel Area

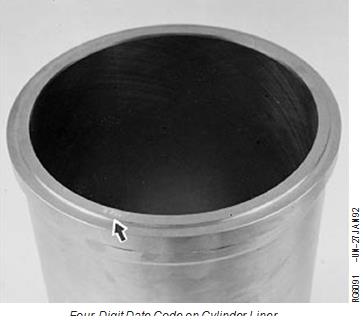

Cylinder Liner Manufacturing Date Code Explanation

A manufacturing four-digit date code will appear on each liner. For example, HJ94 means the liner has a hardened bore and was manufactured in October of 1994.

HJ94

H .......  Liner Material Type

J ........ Month Liner was Manufactured

94  ...... Year Liner was Manufactured

Liner Material Specification:

H ............ Hardened Liner Bore

Month Liner was Manufactured:

在此主題中，我們將介紹 6090 PowerTech Plus 強鹿約翰迪爾John Deere柴油發動機的兩個主要系統：潤滑系統和冷卻系統。 還將說明新型聯合收割機和拖拉機中冷卻系統有哪些新的變化。潤滑系統流程

我們將從潤滑系統流程開始介紹。 油從油底殼抽出，通過集油管和濾網，進入齒輪驅動油泵。油從油泵流出，通過交叉管流到強鹿約翰迪爾John Deere柴油發動機左側的油冷卻器。油冷卻器蓋上含有一個冷卻器旁通閥。油從油冷卻器流出，通過另一個交叉管流到強鹿約翰迪爾John Deere柴油發動機右側，進入頂部裝入式油過濾器。如果過濾器阻塞，將打開過濾器底座上的油過濾器旁路。貴陽珀金斯1106S-66柴油機哪里能買到技術查詢中心,林芝Perkins帕金斯1204F-E44TTAG2強鹿約翰迪爾John Deere柴油發動機濾清器型號一般多少錢,荊門Perkins帕金斯1106D-E70TAG5強鹿約翰迪爾John Deere柴油發動機油水分離器大概的價錢,陽江Perkins帕金斯404F-E22TA發電機配件一般多少錢,雞西Perkins帕金斯,2206A-E13TAG6柴油機商家,梧州Perkins帕金斯2206A-E15TAG3柴油機去哪買在什么地方買,太原Perkins帕金斯403A-15G2強鹿約翰迪爾John Deere柴油發動機渦輪增壓器聯系,東莞Perkins帕金斯403D-17強鹿約翰迪爾John Deere柴油發動機曲軸瓦、連桿瓦、大小瓦代理商,肇慶Perkins帕金斯403A-11G1強鹿約翰迪爾John Deere柴油發動機啟動馬達供應服務商,一些過濾后的冷卻油用來潤滑可變幾何尺寸渦輪增壓器。過濾后的油通過外部輸油管從油過濾器底座直接輸送到可變幾何尺寸渦輪增壓器 (VGT)。此輸油管從強鹿約翰迪爾John Deere柴油發動機的右側穿過，在渦輪的左側輸油。潤滑油通過外部回油管返回到曲軸箱。
