拆下主軸承蓋怎樣檢測曲軸主軸承至軸頸油間隙約翰迪爾John Deere柴油機

重要事項：在拆卸主軸承蓋（A）之前，檢查所有主軸承上的扭矩是否正確。此外，檢查每個軸承蓋，以確保它們已編號，以便在相同編號的主軸承凸臺上重新組裝。保持匹配的主軸承及其各自的主軸承蓋，以便與拆下的曲軸軸頸（表面磨損）進行比較。

如果箭頭壓印在主軸承蓋上，請注意方向箭頭所指的方向有助于重新組裝。

注意：約翰迪爾John Deere柴油機拆卸主軸承和蓋時，保持安裝1號和7號主軸承蓋，直到拆下所有連桿蓋。

1.拆下主軸承帶帽螺釘。

2.安裝JDG1069拉拔器（B），使盲孔拉拔器支腿的尖端（C）低于軸承蓋的一半。

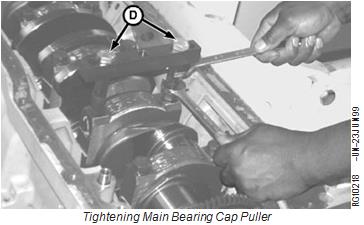

3.用第二把扳手固定拉拔腿的夾頭部分，同時牢固擰緊致動器銷的六角螺母。

4.用手?jǐn)Q緊橫梁上的兩個帶帽螺釘（D）。

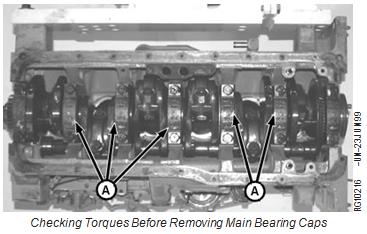

拆卸主軸承蓋前檢查扭矩

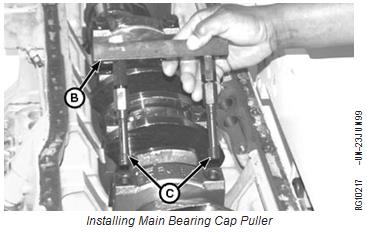

安裝主軸承蓋拉拔器

A-主軸承蓋B-拉拔器C形頭D形帶帽螺釘

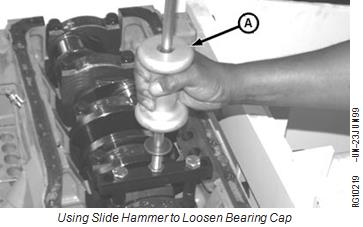

5.將D01300AA滑錘（A）連接到橫梁上，并擰緊螺母。

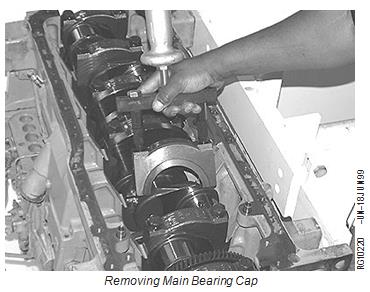

6.在錘錘上向上滑動，拆下主軸承蓋。

7.使用塑料間隙規 拆下每個主軸承時，測量軸頸到軸承油間隙。請參閱本組后面的檢查主軸承油隙。

A型滑錘

檢查約翰迪爾John Deere柴油機主軸承油隙塑料間隙規的使用 將決定軸承到軸頸的磨損（油隙），但不會決定軸承或軸頸表面的狀況。

1.放置一條塑料間隙規 在主軸承蓋（帶嵌件）約為軸承寬度的四分之三。

2.在塑料間隙規上使用機油（SAE30） 以防止弄臟。

3.安裝蓋并擰緊至規范。

主軸承油隙檢查規范主軸承蓋扭矩……230牛頓·米（170磅-英尺）

4.拆下蓋并比較塑料間隙規的寬度 在包裝上提供刻度，以確定油隙。

規格

曲軸主軸承至軸頸油間隙……0.030-0.107 mm（0.0012-0.0042英寸）

PLASTIGAGE是DANA Corp.RG的注冊商標，RG347101169–19–24JUN99–1/1

Remove Main Bearing Caps

IMPORTANT: Before removing main bearing caps (A), check for proper torque on all main bearings. Also, check each bearing cap to make sure they are numbered for reassembly on the same numbered main bearing bosses. Keep matched main bearings with their respective main bearing cap for comparison with crankshaft journal (surface wear) from which removed.

If arrows are stamped on main bearing caps, note direction arrows are pointing to aid in reassembly.

NOTE:  When removing main bearings and caps, leave No. 1 and 7 main bearing caps installed until all of the connecting rod caps have been removed.

1.      Remove main bearing cap screws.

2.      Install JDG1069 Puller (B) so that tips (C) of blind hole puller legs are below bearing cap half.

3.      Tighten hex of actuator pin securely while holding collet portion of puller leg with second wrench.

4.      Tighten both cap screws (D) on cross block finger  tight.

Checking Torques Before Removing Main Bearing Caps

Installing Main Bearing Cap Puller

A—Main Bearing Caps B—Puller

C—Tips D—Cap Screws

5.      Attach D01300AA Slide Hammer (A) to cross block, tighten nut securely.

6.      Remove main bearing cap by sliding up on hammer weight.

7.      Use PLASTIGAGE to measure journal-to-bearing oil clearance on each main bearing as they are removed. See CHECK MAIN BEARING OIL CLEARANCE later in this group.

A—Slide Hammer

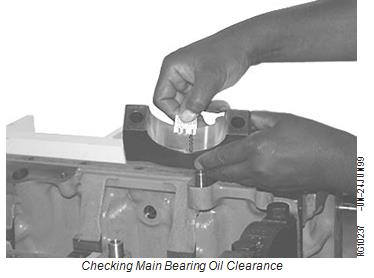

Check Main Bearing Oil Clearance

The use of PLASTIGAGE will determine

bearing-to-journal wear (oil clearance) but will not determine condition of the bearing or journal surfaces.

1.  Place a strip of PLASTIGAGE in the center of  the

main bearing cap (with insert) about three-fourths of the width of the bearing.

2.      Use oil (SAE30) on PLASTIGAGE to prevent smearing.

3.      Install cap and tighten to specifications.

Specification    Checking Main Bearing Oil Clearance

Main Bearing Caps—Torque.......  230 N•m (170 lb-ft)

4.      Remove cap and compare width of PLASTIGAGE with scale provided on wrapper to determine oil clearance.

Specification

Crankshaft Main Bearing-to-Journal—Oil

Clearance .....  0.030—0.107 mm

(0.0012—0.0042 in.)

PLASTIGAGE is a registered trademark of DANA Corp.  RG,RG34710,1169   –19–24JUN99–1/1

問題判斷：燃油濾芯堵塞，更換燃油濾芯之后排氣不凈導致不著火。

解決辦法：到達現場之后，

第一步首先檢查電子泵是否完好，經查電子泵是好的。

第二步是打開鑰匙門泵油，松開細濾芯進油管看不到有燃油竄出，說明在粗濾芯和電子泵處有堵塞或漏氣點。

第三步打開粗濾器的位置傳感器和上蓋進行清理。合肥Perkins帕金斯1103D-33TA約翰迪爾John Deere柴油機水泵、水泵襯墊哪里有,呂梁Perkins帕金斯1106A-70TAG4約翰迪爾John Deere柴油機哪里有做維修保養的供應服務商,邢臺Perkins帕金斯402D-05G約翰迪爾John Deere柴油機上下大修包大概的價錢,林芝Perkins帕金斯4006-23TAG3A約翰迪爾John Deere柴油機水泵、水泵襯墊專業服務中心,遂寧Perkins帕金斯,2206A-E13TAG6約翰迪爾John Deere柴油機上下大修包供應服務商,揭陽Perkins帕金斯1106D-E70TAG3約翰迪爾John Deere柴油機噴油器費用,黔南Perkins帕金斯約翰迪爾John Deere柴油機的價格一臺多少錢,許昌Perkins帕金斯4012-46TWG4約翰迪爾John Deere柴油機渦輪增壓器一般多少錢,

第四步把電子泵接到油箱和粗濾器之間，粗濾器與細濾器直接連接，打開鑰匙門泵油，之后打開高壓泵的進油管放氣，打開高壓軌道放氣，確認系統內的空氣已經排放干凈后。

第五步啟動約翰迪爾John Deere柴油機（啟動約翰迪爾John Deere柴油機時用大油門），著火，問題解決。

問題總結；主要問題是在電子泵泵油時在粗濾器處有漏氣現象產生，導致油箱內的油不能被抽出，致使燃油系統無油，約翰迪爾John Deere柴油機不能啟動。

3. 時間：2004年10月28日

出差地點：紅光農場

問題：7820拖拉機不著火

customer 反映問題：

該7820拖拉機的customer反映該拖拉機（RW7820A014090，RG6081H240487，322.5h）在工作一天后，第二天啟動之后行走100多米拖拉機熄火，再啟動就啟動不著并出現故障碼，顯示為燃油濾芯堵塞，更換濾芯之后排氣之后亦啟動不著，并出現一個故障碼顯示為高壓軌道里的壓力低，該customer給拖拉機排氣之后還是沒有啟動。

解決方案：

我們到紅光農場之后，看到該拖拉機之后，給其排了一些氣，高壓軌道里有氣，排完之后啟動，不著火；檢查供油管線，發現油箱到粗濾芯的供油膠管有彎折現象。檢查之后并使彎折處盡量平緩后，又給高壓軌道排氣，之后啟動，把油門放到**大處，旋轉鑰匙，啟動約翰迪爾John Deere柴油機并噴兩下啟動液之后，該拖拉機啟動。

結果：拖拉機的燃油系統在更換燃油濾芯之后排氣不徹底。

要求：cumtomer在更換柴油濾清器之后應當耐心按照OM手冊的要求進行排氣，確認系統內的空氣已經排放干凈，在啟動拖拉機時應當適當?shù)陌延烷T(mén)調整到較大的位置。必要時可以噴一、兩下啟動液。

c.燃油箱放沉淀的必要性

定期放沉淀，加油時不要有大的東西掉進燃油箱。如果不小心把大的東西

掉進了燃油箱，例如加油管的膠皮等，會出現如下的現象：拖拉機在小油門時，著火正常，一大油門就熄火。

d.噴油嘴的損壞

    龍鎮農場的7820在工作30多小時后，

B.電器系統故障（見OM手冊的故障排除部分）

C.液壓系統故障（見OM手冊的故障排除部分）

D.機械類故障

a. 各種要求擰緊的螺栓要經常檢查，達到要求的扭矩值。

如：輪胎的鋼板螺栓，傳動軸的十字軸聯結螺栓，防護“U”形螺栓的螺母，各種管接頭的聯結螺栓。

b.沒有出現故障碼的故障應當不是電器系統的故障

原因何在，出現故障碼，說明是有電信號的感應，如果未出現故障碼，則

說明此故障處沒有電信號的感應，也就不是電路故障。

七、工作中常見的習慣性錯誤做法

燃油、機油、液壓油等的濾芯清洗后重新使用

原因：濾芯的工作原理，

濾芯的主要構成為：外殼，濾紙，內支撐架等組成，油流的方向是由外側

向內側流動的，外側與內側是完全封閉的兩個腔，當油流動時，通過濾紙的過濾，可以把粗顆粒的雜質濾過到紙上或外面，而潔凈的油就進入到內部腔中，從而達到過濾的目的。

由此可以看出，如果我們駕駛員把舊的濾芯用柴油或汽油進行清洗，則容易使大的顆粒等污染物進入到內腔中，從而造成二次污染，非但不能達到清潔的目的，反而會給系統造成更大的傷害。所以請廣大駕駛員朋友們注意，千萬不要這樣做，不要因小失大。
